RM新时代

干混砂漿之——抹灰砂漿（抹面砂漿）【細(xì)節(jié)技術(shù)】

    今天易施寶給大家?guī)?lái)的是干混砂漿之——抹灰砂漿（抹面砂漿）【細(xì)節(jié)技術(shù)】，詳情請(qǐng)閱讀下文。

    凡涂抹在建筑物或建筑構(gòu)件表面的砂漿，統(tǒng)稱為抹面砂漿（也稱抹灰砂漿）。根據(jù)抹面砂漿功能的不同，可將抹面砂漿分為普通抹面砂漿、裝飾砂和具有某些特殊功能的抹面砂漿（如防水砂漿、絕熱砂漿、吸音砂漿和耐酸砂漿等）。 對(duì)抹面砂漿要求具有良好的和易性，容易抹成均勻平整的薄層，便于施工。還應(yīng)有較高的黏結(jié)力，砂漿層應(yīng)能與底面黏結(jié)牢固，長(zhǎng)期不致開(kāi)裂或脫落。處于潮濕環(huán)境或易受外力作用部位（如地面和墻裙等），還應(yīng)具有較高的耐水性和強(qiáng)度。

抹面砂漿是由水泥、石英砂、聚合物膠結(jié)料配以多種添加劑經(jīng)機(jī)械混合均勻而成。抹面砂漿主要用于苯薄抹灰保溫系統(tǒng)中保溫層外的抗裂保護(hù)層，亦被稱為聚合物抹面抗裂砂漿。主要施工于各種墻體保溫面層，形成優(yōu)異抗裂防滲面層，有利于保護(hù)保溫基層的綜合性能，提高保溫面層界面的親和性，為后序飾面材料施工提供優(yōu)異的界面基層。

    抹面砂漿的定義

    凡涂抹在建筑物和構(gòu)件表面以及基底材料的表面，兼有保護(hù)基層和滿足使用要求作用的砂漿，可統(tǒng)稱為抹面砂漿（也稱抹灰砂漿）。抹面砂漿主要用于苯薄抹灰保溫系統(tǒng)中保溫層外的抗裂保護(hù)層，亦被稱為聚合物抹面抗裂砂漿。

    抹面砂漿的特點(diǎn)

    與砌筑砂漿相比，抹面砂漿具有以下特點(diǎn)：

    ①抹面層不承受荷載;

    ②抹面層與基底層要有足夠的粘結(jié)強(qiáng)度，使其在施工中或長(zhǎng)期自重和環(huán)境作用下不脫落、不開(kāi)裂；

    ③抹面層多為薄層，并分層涂抹，面層要求平整、光潔、細(xì)致、美觀；

    ④多用于干燥環(huán)境，大面積暴露在空氣中。

    抹面砂漿的性能

    抹面砂漿應(yīng)用與基面牢固地粘合，因此要求砂漿應(yīng)有良好的和易性及較高的粘結(jié)力。

    抹面砂漿的作用

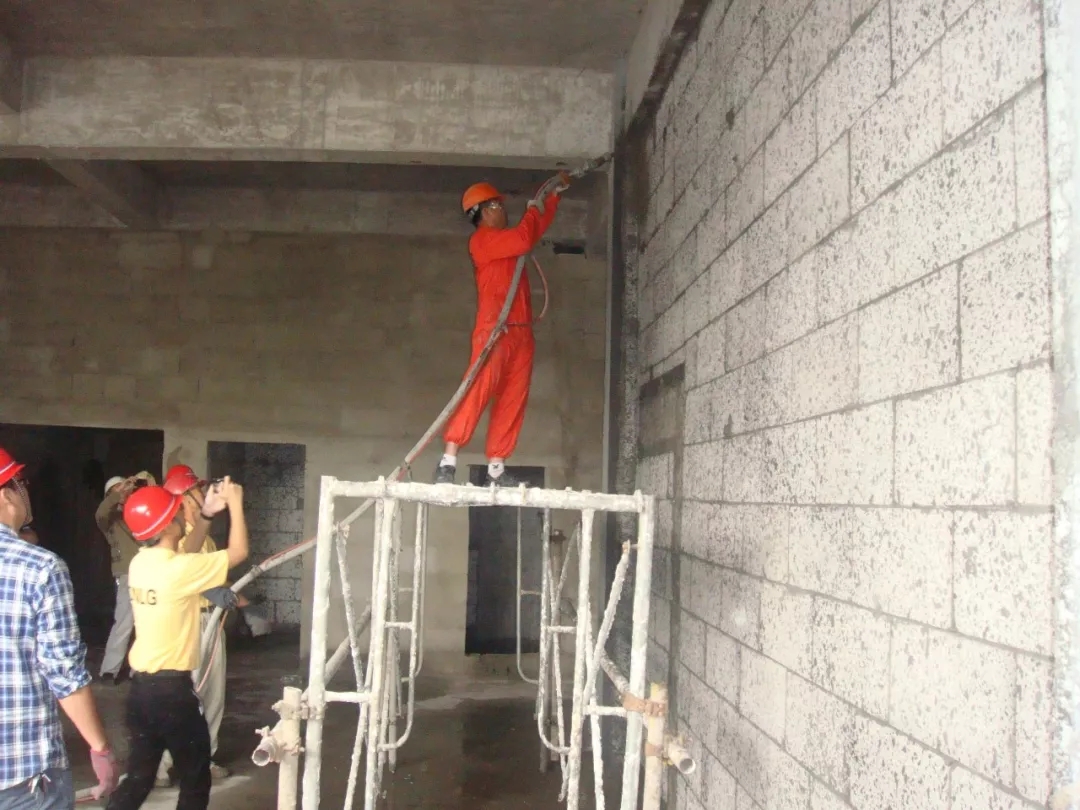

    抹面砂漿常分兩層或三層進(jìn)行施工：

    （1）底層砂漿的作用是使砂漿與基層能牢固地粘結(jié)，應(yīng)有良好的保水性。

    （2）中層主要是為了找平，有時(shí)可省去不做。

    （3）面層主要為了獲得平整、光潔地表面效果。

    抹面砂漿的的材料選擇

    各層抹灰面的作用和要求不同，每層所選用的砂漿也不一樣。同時(shí)，基底材料的特性和工程部位不同，對(duì)砂漿技術(shù)性能要求不同，這也是選擇砂漿種類(lèi)的主要依據(jù)。水泥砂漿宜用于潮濕或強(qiáng)度要求較高的部位；混合砂漿多用于室內(nèi)底層或中層或面層抹灰；石灰砂漿、麻刀灰、紙筋灰多用于室內(nèi)中層或面層抹灰。對(duì)混凝土基面多用水泥石灰混合砂漿。對(duì)于木板條基底及面層，多用纖維材料增加其抗拉強(qiáng)度，以防止開(kāi)裂。

    配合比分類(lèi)普通抹面砂漿

    普通抹面砂漿是建筑工程中用量最大的抹灰砂漿。其功能主要是保護(hù)墻體、地面不受風(fēng)雨及有害雜質(zhì)的侵蝕，提高防潮、防腐蝕、抗風(fēng)化性能，增加耐久性；同時(shí)可使建筑達(dá)到表面平整、清潔和美觀的效果。

    抹面砂漿通常分為兩層或三層進(jìn)行施工。各層砂漿要求不同，因此每層所選用的砂漿也不一樣。一般底層砂漿起黏結(jié)基層的作用，要求砂漿應(yīng)具有良好的和易性和較高的黏結(jié)力，因此底面砂漿的保水性要好，否則水分易被基層材料吸收而影響砂漿的黏結(jié)力。基層表面粗糙些有利于與砂漿的黏結(jié)。中層抹灰主要是為了找平，有時(shí)可省略去不用。面層抹灰主要為了平整美觀，因此選用細(xì)沙。

    用于磚墻的底層抹灰，多用石灰砂漿；用于板條墻或板條頂棚的底層抹灰多用混合砂漿或石灰砂漿；混凝土墻、梁、柱、頂板等底層抹灰多用混合砂漿、麻刀石灰漿或紙筋石灰漿。

    在容易碰撞或潮濕的地方，應(yīng)采用水泥砂漿。如墻裙、踢腳板、地面、雨棚、窗臺(tái)以及水池、水井等處，一般多用12.5的水泥砂漿。

    特種抹面砂漿

    1.防水砂漿

    防水砂漿是一種抗?jié)B性高的砂漿。防水砂漿層又稱剛性防水層，適用于不受震動(dòng)和具有一定剛度的混凝土或磚石砌體的表面，對(duì)于變形較大或可能發(fā)生不均勻沉陷的建筑物，都不宜采用剛性防水層。

    防水砂漿按其組成可分為：多層抹面水泥砂漿、摻防水劑防水砂漿、膨脹水泥防水砂漿和摻聚合物防水砂漿四類(lèi)。

    常用的防水劑有氯化物金屬鹽類(lèi)防水劑、水玻璃類(lèi)防水劑和金屬皂類(lèi)防水劑等。

    防水砂漿的防滲效果在很大程度上取決于施工質(zhì)量，因此施工時(shí)要嚴(yán)格控制原材料質(zhì)量和配合比。防水砂漿層一般分四層或五層施工，每層厚約5mm，每層在初凝前壓實(shí)一遍，最后一層要進(jìn)行壓光。抹完后要加強(qiáng)養(yǎng)護(hù)，防止脫水過(guò)快造成干裂。總之剛性防水必須保證砂漿的密實(shí)性，對(duì)施工操作要求高，否則難以獲得理想的防水效果。

    2.保溫砂漿

    保溫砂漿又稱絕熱砂漿，是采用水泥、石灰和石膏等膠凝材料與膨脹珍珠巖或膨脹蛭石、陶砂等輕質(zhì)多孔骨料按一定比例配合制成的砂漿。保溫砂漿具有輕質(zhì)、保溫隔熱、吸聲等性能，其導(dǎo)熱系數(shù)為0.07~0.10W（m·K），可用于屋面保溫層、保溫墻壁以及供熱管道保溫層等處。

常用的保溫砂漿有水泥膨脹珍珠砂漿、水泥膨脹蛭石砂漿和水泥石灰膨脹蛭石砂漿等。隨著國(guó)內(nèi)節(jié)能減排工作的推進(jìn)，涌現(xiàn)出眾多新型墻體保溫材料，其中EPS（聚苯乙烯）顆粒保溫砂漿就是一種得到廣泛應(yīng)用的新型外保溫砂漿，其采用分層抹灰的工藝，最大厚度可達(dá)100mm，此砂漿保溫、隔熱、阻燃、耐久。

    3.吸聲砂漿

    一般絕熱砂漿是由輕質(zhì)多孔骨料制成的，都具有吸聲性能。另外，也可以用水泥、石膏、砂、鋸末按體積比為：1135配制成吸聲砂漿，或在石灰、石膏砂漿中摻入玻璃纖維和礦棉等松軟纖維材料制成。吸聲砂漿主要用于室內(nèi)墻壁和平頂。

    4.耐酸砂漿

    用水玻璃（硅酸鈉）與氟硅酸鈉拌制成耐酸砂漿，有時(shí)也可摻入石英巖、花崗巖、鑄石等粉狀細(xì)骨料。水玻璃硬化后具有很好的耐酸性能。耐酸砂漿多用作襯砌材料、耐酸地面和耐酸容器的內(nèi)壁防護(hù)層。

    5.裝飾砂漿

    裝飾砂漿是直接用于建筑物內(nèi)外表面，以提高建筑物裝飾藝術(shù)性為主要目的抹面砂漿。它是常用的裝飾手段之一。裝飾砂漿的底層和中層抹灰與普通抹面砂漿基本相同，主要是裝飾砂漿的面層，要選用具有一定顏色的膠凝材料和骨料以及采用某種特殊的操作工藝，使表面呈現(xiàn)出各種不同的色彩、線條與花紋等裝飾效果。

裝飾砂漿所采用的膠凝材料有普通水泥、礦渣水泥、火山灰水泥和白水泥、彩色水泥，火災(zāi)常用的水泥中摻加耐堿礦物顏料配成彩色水泥以及石灰、石膏等。骨料常采用大理石、花崗巖等帶顏色的細(xì)石渣或玻璃、陶瓷碎粒。

    操作方法

    抹面砂漿不應(yīng)小于1800千克立方米。在水泥或石灰砂漿中摻加適當(dāng)摻合料如粉煤灰、硅藻土等制成，以節(jié)約水泥或石灰用量，并改善砂漿的和易性。常用的混合砂漿有水泥石灰砂漿、水泥粘土砂漿和石灰粘土砂漿等。什么叫干混砂漿？干混砂漿摻有砂漿稠化增強(qiáng)劑的砂漿應(yīng)采用機(jī)械拌制，攪拌時(shí)間自投料完算起5分鐘。

砂漿的攪拌方式采用開(kāi)機(jī)+部分砂+砂漿稠化增強(qiáng)劑+13水+部分砂+水泥+全部水和砂。干混砂漿應(yīng)隨拌隨用，通常應(yīng)在拌成后4小時(shí)內(nèi)使用完畢，當(dāng)施工期間氣溫超過(guò)30℃時(shí)必須在拌成后3小時(shí)內(nèi)使用完畢。砂漿稠化增強(qiáng)劑摻入砂漿后，可以減少拌合物用水量，在攪拌時(shí)應(yīng)控制用水量，其減水率為20%。為便于配料和減少施工中的現(xiàn)場(chǎng)切鋸工作量，在建筑施工中應(yīng)進(jìn)行排塊設(shè)計(jì)。干混砂漿要嚴(yán)格控制好加氣混凝土砌塊上墻砌筑時(shí)的含水率。
