RM新时代

　　抹灰干粉砂槳類型和基本配方

　　①根據(jù)抹灰砂漿功能可分為：

　　一般可將抹面砂漿分為普通抹面砂漿、裝飾抹灰砂漿、防水抹灰砂漿和具有某些特殊功能的抹面砂漿（如絕熱、耐酸、防射線砂漿）等。

　　②根據(jù)抹灰砂漿所使用的膠凝材料分類

　　A．使用無機粘結(jié)劑的抹灰砂漿（水泥、石膏或者熟石灰）。

　　B．使用水泥、可再分散粉末或者熟石灰作為粘結(jié)的裝飾性粉刷砂漿。

　　C．水泥基抹灰用于外部涂敷和潮濕房間，而石膏基抹灰專用于內(nèi)墻。

　　2、參考配方

　　對于非特殊功能性的磚砌墻體的內(nèi)外墻抹灰砂漿，一般情況下選擇抗壓強度在10MPa或15MPa的較為普遍，但也可以根據(jù)具體的特殊要求制作低強度與高強度產(chǎn)品。

　　配方建議是在水泥或石灰—水泥基的飾面抹灰中加入1%~4%的RE5010N，可提高其粘合性、耐磨性、柔韌性。此外，還建議加入0.2%~0.4%的纖維素醚、淀粉醚或?qū)烧呋旌霞尤?。特別推薦使用具有憎水性的可再分散乳膠粉RI551Z和RI554Z，用來改善批蕩及抹灰的性能。

　　砂漿添加劑母料介紹

　　砂漿添加劑母料含有如下組分：脂肪醇聚乙烯磺酸鈉，纖維素，元明粉，淀粉醚等。

　　主要作用：引氣、增稠、保塑、提高使用性能等獨特功效，全國唯一不按水泥質(zhì)量比進行摻加的產(chǎn)品。在混合砂漿中節(jié)約水泥，不但能保證強度還能提高耐久性及抗?jié)B、抗裂效果。

　　特點與性能特點與性能特點與性能特點與性能：

　　1、提高砂漿和易性和勞動效率

　　砌筑和抹灰時砂漿膨松、柔軟、粘結(jié)力強、粘面不粘鏟、減少落地灰并降低成本，砂漿飽滿度高。對墻體濕潤程度要求低，砂漿收縮小，克服了墻面易出現(xiàn)裂紋、空鼓、脫落、起泡等通病，解決了砂漿和易性問題。砂漿存放6-8小時不沉淀，保水性好，灰槽中砂漿不離析，不必反復(fù)攪拌，加快施工速度，提高勞動效率。

　　2、早強作用

　　摻砂漿添加劑配制的砂漿，它具有與水泥親合及強化作用，通過塑化過程，在使用后5-6小時達到一定強度，后期強度更佳。

　　3、節(jié)水

　　用砂漿添加劑配制的砂漿，對水有分離作用，可減少用水量，對抹灰墻面減少收縮率，提高強度。

　　4、附屬功能

　　用砂漿添加劑配制的砂漿，具有保水、消音、保溫、隔熱、抗凍等功能。

　　聚醋酸乙烯酯乳液膠粘劑配方和生產(chǎn)工藝

　　1、配方

　　醋酸乙烯：710千克

　　水：636千克

　　乙烯醇聚乙烯醇（PVA）：62.5千克

　　過硫酸銨（以10倍水稀釋后用）：1.43千克

　　辛基苯酚聚氧乙烯醚：8千克

　　碳酸氫鈉（以10倍水稀釋后用）：2.2千克

　　鄰苯二甲酸二丁酯：80千克

　　2、生產(chǎn)工藝

　　把聚乙烯醇和水加入溶解釜，攪拌10分鐘升溫至90℃，溶解4小時，溶成10%的溶液。將已溶解的PVA水溶液過濾后，投入聚合釜，加辛基苯酚聚氧乙烯醚和打底單體100千克（約為總單體量的1/7左右），以及濃度為10%的過硫酸銨溶液5.5千克，關(guān)閉投料孔，開冷卻水。開始升溫，在30分鐘內(nèi)升至65℃左右，當(dāng)視鏡出現(xiàn)液滴時，關(guān)閉蒸汽閥（約30-40分鐘），溫度自升至75-78℃，此時回流正常，即開始加單體（在8-9小時內(nèi)加完）。同時每小時加過硫酸銨50克（用10倍水稀釋）反應(yīng)溫度偏高或偏低，可適當(dāng)控制加單體的流量及引發(fā)劑的量，但不得超過配方的總量。每30分鐘記錄加單體回流情況和反應(yīng)溫度，每小時記錄加單體的流量和引發(fā)劑的用量。

　　加完單體，觀察反應(yīng)液溫度，如偏高（在85℃以上）可以適當(dāng)補加過硫酸銨440克，補加時，應(yīng)分次加入（一次加入反應(yīng)過快），液溫自升到90-95℃，保溫30分鐘，冷卻至50℃以下，加入碳酸氫鈉溶液。觀察乳液外觀合格后，加入鄰苯二甲酸二丁醋，攪拌1小時，出料。

　　保溫砂漿配方

　　1、保溫漿料配方

　　一個低成本、無需添加纖維的，絕對好用的保溫砂漿配方。

　　1)水泥：650kg

　　2)二級粉煤灰：332kg

　　3)改性海藻ES7718S：14kg

　　4)改性海藻ES7728：2kg

　　5）hpmc：2kg

　　每噸保溫漿料可以做7個立方的聚苯顆粒。符合158行業(yè)標(biāo)準(zhǔn)。

　　此配方施工性好，黏度高、粉墻幾乎沒有下腳料。保溫漿料對顆粒的包裹度好，抗裂性好。

　　2、保溫生產(chǎn)配方：抗裂砂漿（顆粒和無機系統(tǒng)）

　　1）水泥：220kg，42.5普通硅酸鹽水泥

　　2）粉煤灰：50kg，二級或者原狀灰

　　3）砂40-70目：520kg，分級干燥砂

　　4）砂70-140目：200kg，分級干燥砂

　　5）改性海藻：2kg，改性海藻ES7718

　　6）改性海藻：6kg，改性海藻ES7738

　　7）Hpmc：0.6kg，中低黏度纖維素醚

　　8）pp纖維：0.5kg，長度3-5mm

　　3、保溫生產(chǎn)配方系列之：界面劑

　　1）水泥：450kg，42.5或普通硅酸鹽水泥

　　2）粉煤灰：100kg，二級或者原狀灰

　　3）砂70-140目：446kg，分級干燥砂

　　4）改性海藻：2kg，改性海藻ES7728

　　5）Hpmc：2kg，中高黏度纖維素

　　4、保溫生產(chǎn)配方系列之：粘結(jié)劑（EPS/XPS系統(tǒng)）

　　1）水泥：400kg，42.5普通硅酸鹽水泥

　　2）砂70-140目：584kg，分級干燥砂

　　3）改性海藻：14kg，改性海藻ES7738

　　4）Hpmc：2kg，中低黏度纖維素醚

　　5、保溫生產(chǎn)配方系列之：抹面膠漿（EPS/XPS系統(tǒng)）

　　1）水泥：300kg，42.5普通硅酸鹽水泥

　　2）粉煤灰：30kg，二級灰或重鈣

　　3）砂70-140目：584kg，分級干燥砂

　　4）改性海藻：18kg，改性海藻ES7738

　　5）Hpmc：1.5kg，中低黏度纖維素醚

　　6、珍珠巖保溫砂漿生產(chǎn)參考配方

　?、貾O42.5普硅水泥：150KG

　?、诜勖夯遥?0KG

　?、壑剽}：50KG

　?、躂MH-07珍珠巖保溫砂漿專用膠粉：2-3KG

　?、菽举|(zhì)纖維：1-1.5KG

　?、蘧郾┒汤w維或玻璃纖維：1KG

　　⑦珍珠巖：1m3

　　直接加水?dāng)嚢杈鶆?，混合?水＝1:1(G/G)，最好放置5～10分鐘使用，禁止在5℃以下施工，一次拌料最好在30分鐘內(nèi)用完。在施工現(xiàn)場加珍珠巖，建議每25KG漿料配0.15 m3珍珠巖。

　　無收縮灌漿料基礎(chǔ)配方一（可根據(jù)實際情況微調(diào)）

　　原材料，型號，質(zhì)量百分比（%）

　　硅酸鹽水泥Ⅱ型，42.5R，44

　　U型膨脹劑，3

　　鋁粉表面處理，0.002～0.004

　　生石灰CaO，2

　　可再分散乳膠粉，2.00

　　砂，1～3mm，10

　　砂，0.1～1mm，17.80

　　砂，0.1～0.5mm，20

　　纖維素醚，6000cps，0.03

　　消泡劑，Agtan P80，10.20

　　聚羧酸類超級減水劑，0.03

　　硅微粉，Elken 902U，0.50

　　改性膨潤土，Optibent MF，0.12

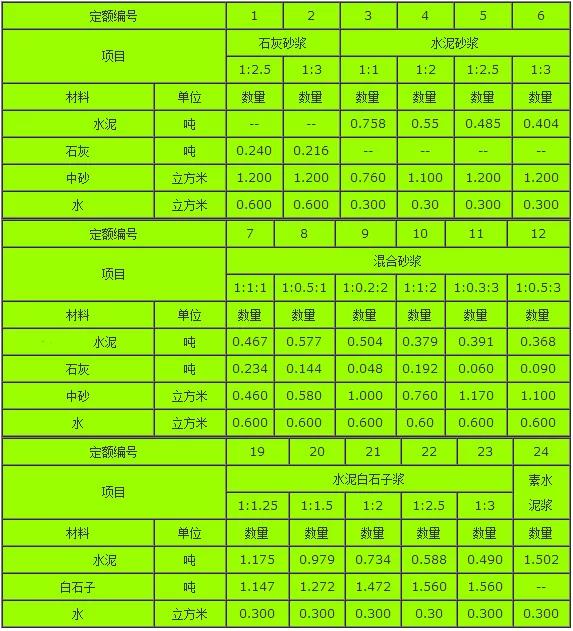

　　抹灰砂漿配合比表
